构造放样形状的类更多...

#include <offset/MakeLoft.hpp>

类 AMCAX::MakeLoft 继承关系图:

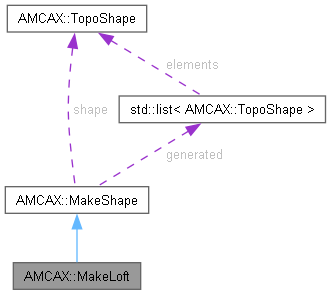

AMCAX::MakeLoft 的协作图:

[图例]

Public 成员函数
AMCAX_API	MakeLoft (bool isSolid=false, bool ruled=false, double pres3d=1.0e-06)
	根据参数构造放样形状

AMCAX_API void	Init (bool isSolid=false, bool ruled=false, double pres3d=1.0e-06)
	初始化放样参数

AMCAX_API void	AddWire (const TopoWire &wire)
	添加环

AMCAX_API void	AddVertex (const TopoVertex &v)
	添加顶点

AMCAX_API void	CheckCompatibility (bool check=true)
	设置是否检查兼容性

AMCAX_API void	SetSmoothing (bool useSmoothing)
	设置拟合过程中是否进行光顺处理

AMCAX_API void	SetParType (ApproxParameterizationType parType)
	设置参数化类型

AMCAX_API void	SetContinuity (ContinuityType c)
	设置拟合中的连续性类型

AMCAX_API void	SetCriterionWeight (double w1, double w2, double w3)
	设置拟合优化中的权重系数

AMCAX_API void	SetMaxDegree (int maxDeg)
	设置放样曲面 U 方向上的最大次数

AMCAX_API ApproxParameterizationType	ParType () const
	获取参数化类型

AMCAX_API ContinuityType	Continuity () const
	获取拟合中连续性类型

AMCAX_API int	MaxDegree () const
	获取放样曲面 U 方向上的最大次数

AMCAX_API bool	UseSmoothing () const
	获取是否启用光顺处理的标志

AMCAX_API void	CriteriumWeight (double &w1, double &w2, double &w3) const
	获取拟合优化中的权重系数

AMCAX_API void	Build () override
	执行算法

AMCAX_API const TopoShape &	FirstShape () const
	获取实体底部形状

AMCAX_API const TopoShape &	LastShape () const
	获取实体顶部形状

AMCAX_API TopoShape	GeneratedFace (const TopoShape &Edge) const
	如果是 ruled 模式，获取由边生成的面

AMCAX_API void	SetMutableInput (bool isMutableInput)
	设置输入形状是否可被修改

AMCAX_API const std::list< TopoShape > &	Generated (const TopoShape &S) override
	获取给定形状衍生的子形状列表

AMCAX_API const std::list< TopoShape > &	Wires () const
	获取输入环

Public 成员函数继承自 AMCAX::MakeShape
virtual	~MakeShape ()=default
	析构函数

virtual AMCAX_API bool	IsDone () const
	判断构造算法是否完成

virtual AMCAX_API const TopoShape &	Shape ()
	获取结果形状

AMCAX_API	operator TopoShape ()
	获取结果形状

virtual AMCAX_API const std::list< TopoShape > &	Modified (const TopoShape &s)
	获取给定形状修改后的形状列表

virtual AMCAX_API bool	IsDeleted (const TopoShape &s)
	判断给定形状是否被删除

额外继承的成员函数
Protected 成员函数继承自 AMCAX::MakeShape
	MakeShape ()=default
	默认构造函数

void	Done ()
	将状态设为已完成

void	NotDone ()
	将状态设为未完成

Protected 属性继承自 AMCAX::MakeShape
TopoShape	shape
	结果形状

std::list< TopoShape >	generated
	生成的子形状列表

详细描述

构造放样形状的类

创建通过一系列输入形状的壳体或实体。仅首尾形状可退化为顶点，其余必须是非退化的拓扑环（无需共面或边数相同）。构造步骤：

MakeLoft(): 设置参数
AddWire()或AddVertex(): 添加输入形状
Build(): 执行构造

构造及析构函数说明

◆ MakeLoft()

AMCAX_API AMCAX::MakeLoft::MakeLoft	(	bool	isSolid = false,
		bool	ruled = false,
		double	pres3d = 1.0e-06 )

explicit

根据参数构造放样形状

参数

isSolid	实体或壳体
ruled	如果为 true ，则忽略曲面光滑度和截面法向，生成可展曲面；如果为 false ，则考虑曲面光滑度和截面法向，并通过拟合光顺结果（这可能会导致结果形状不完全通过截面）
pres3d	拟合容差

成员函数说明

◆ AddVertex()

AMCAX_API void AMCAX::MakeLoft::AddVertex ( const TopoVertex & v )

添加顶点

参数

v 顶点

◆ AddWire()

AMCAX_API void AMCAX::MakeLoft::AddWire ( const TopoWire & wire )

添加环

参数

wire 环

◆ Build()

AMCAX_API void AMCAX::MakeLoft::Build ( )

overridevirtual

执行算法

重载 AMCAX::MakeShape .

◆ CheckCompatibility()

AMCAX_API void AMCAX::MakeLoft::CheckCompatibility ( bool check = true )

设置是否检查兼容性

使各环具有相同边数，并且计算封闭环的起点和方向以避免扭曲结果

◆ CriteriumWeight()

AMCAX_API void AMCAX::MakeLoft::CriteriumWeight	(	double &	w1,
		double &	w2,
		double &	w3 ) const

获取拟合优化中的权重系数

参数

[out]	w1	长度权重
[out]	w2	曲率权重
[out]	w3	挠率权重

◆ Generated()

AMCAX_API const std::list< TopoShape > & AMCAX::MakeLoft::Generated ( const TopoShape & s )

overridevirtual

获取给定形状衍生的子形状列表

参数

s 给定形状

返回: 生成的新形状列表

重载 AMCAX::MakeShape .

◆ Init()

AMCAX_API void AMCAX::MakeLoft::Init	(	bool	isSolid = false,
		bool	ruled = false,
		double	pres3d = 1.0e-06 )

初始化放样参数

参数

isSolid	实体或壳体
ruled	如果为 true ，则忽略曲面光滑度和截面法向，生成可展曲面；如果为 false ，则考虑曲面光滑度和截面法向，并通过拟合光顺结果（这可能会导致结果形状不完全通过截面）
pres3d	拟合容差

◆ SetContinuity()

AMCAX_API void AMCAX::MakeLoft::SetContinuity ( ContinuityType c )

设置拟合中的连续性类型

参数

c 连续性类型

◆ SetCriterionWeight()

AMCAX_API void AMCAX::MakeLoft::SetCriterionWeight	(	double	w1,
		double	w2,
		double	w3 )

设置拟合优化中的权重系数

参数

w1	长度权重
w2	曲率权重
w3	挠率权重

◆ SetMaxDegree()

AMCAX_API void AMCAX::MakeLoft::SetMaxDegree ( int maxDeg )

设置放样曲面 U 方向上的最大次数

参数

maxDeg 放样曲面 U 方向上最大次数

◆ SetMutableInput()

AMCAX_API void AMCAX::MakeLoft::SetMutableInput ( bool isMutableInput )

设置输入形状是否可被修改

参数

isMutableInput 输入形状是否可被修改的标志

◆ SetParType()

AMCAX_API void AMCAX::MakeLoft::SetParType ( ApproxParameterizationType parType )

设置参数化类型

参数

parType 拟合处理中使用的参数化类型

◆ SetSmoothing()

AMCAX_API void AMCAX::MakeLoft::SetSmoothing ( bool useSmoothing )

设置拟合过程中是否进行光顺处理

参数

useSmoothing 是否进行光顺处理

该类的文档由以下文件生成:

offset/MakeLoft.hpp
