概述

本教程提供了使用网格剖分的基本用法，导入step格式文件，通过json文件传入网格剖分控制参数，自动生成体网格。

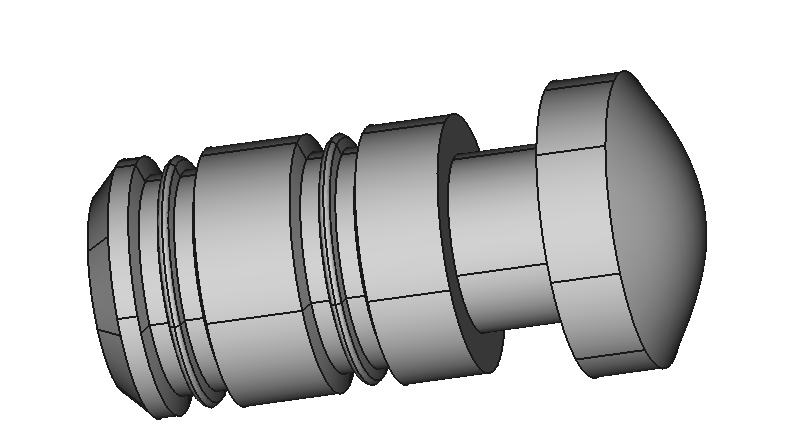

CAD模型和生成网格预览

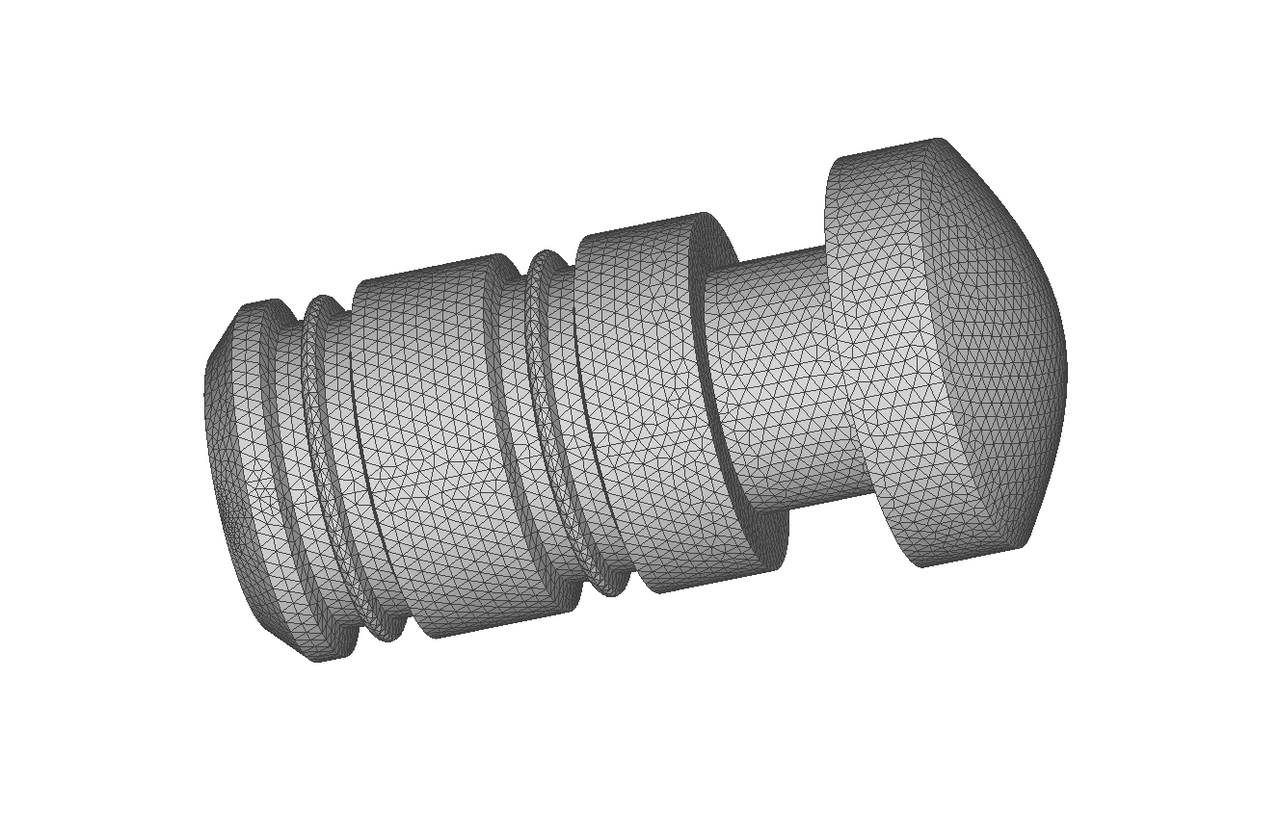

左图为导入的CAD模型，右图为最终生成的网格模型。

命名空间

using namespace AMCAX::NextMesh;

AMCAX::NextMesh

AMCAX NextMesh 模块提供的所有接口所在的命名空间。

定义 misc.docu:42

准备工作

设置log格式，提供cad文件和网格生成控制json文件。

const std::string cadstr   = "./data/qiuwotaojian.stp";
const std::string jsonPath = "./data/mesh_para-mesh000.json";
NMAPIModel::InitLogger();

Json示例

通过设置以下剖分参数控制网格生成：待剖分实体维度MeshingDim；网格单元最大最小尺寸MaxSize/MinSize（绝对尺寸），可用几何模型boundingbox对角线长度bblen乘以一定比例r，比如[0.01, 0.1]*bblen；网格增长率GrowthRate；待剖分实体Tag序列SelectedEntities；曲率因子CurvatureFactor；网格剖分类型ElementType；网格剖分方法MeshingMethod；并行线程数ThreadNum。

{
  "MeshSize": [
    {
      "CurvatureFactor": 0.6,
      "GrowthRate": 1.0,
      "MaxSize": 0.5,
      "MeshingDim": 3,
      "MinSize": 0.1,
      "ElementType": "Tri",
      "MeshingMethod": "D2AFT",
      "SelectedEntities": []
    }
  ],
  "ThreadNum": 1
}

类	键	是否必需	取值范围	默认值	备注
MeshSize	CurvatureFactore	否	[0, 1.0]	0	0表示关闭；1.0表示整圆剖分成3段
MeshSize	GrowthRate	否	[1.0, inf]	1.0
MeshSize	MaxSize	否	[eps, inf]	inf	绝对尺寸
MeshSize	MinSize	否	[0, inf]	0	绝对尺寸，MinSize<=MaxSize
MeshSize	MeshingDim	是	[1,2,3]	——
MeshSize	SelectedEntities	是	MeshingDim维度下实体tag的子集	——	取空值表示指定维度下的所有实体
MeshSize	ElementType	否	[Tri, Quad, Mixed, RTri]	Tri	只在MeshingDim=2时有效，其余忽略；Tri 三角形；Quad 全四边形；RTri 直角三角形；Mixed 三角形四边形混合网格
MeshSize	MeshingMethod	否	[Transfinite，D2Delaunay，D2AFT]	ElementType="Tri"时默认"D2AFT"	只在MeshingDim=2时有效，其余忽略；Transfinite方法生成结构化网格，仅对含2/3/4边的face有效；D2Delaunay 德劳内方法生成三角形；D2AFT 波前法生成三角形

Json示例-平面边界层

以二维翼型生成平面边界层混合网格为例。

{
  "BoundaryLayer": [
    {
      "DistributionType": "Separation",
      "EntityType": "Edge",
      "EFPairs": [
        {
          "E": 5,
          "F": 1
        },
        {
          "E": 6,
          "F": 1
        }
      ],
      "Basic": {
        "GrowthRate": {
          "Constant": 1.2
        },
        "InitLayerHeight": {
          "Absolute": 0.01
        },
        "NLayers": 20,
        "ProblematicAreasTreatment": "STOP"
      }
    }
  ],
  "MeshSize": [
    {
      "CurvatureFactor": 0.2,
      "GrowthRate": 1.1,
      "MaxSize": 0.2,
      "MeshingDim": 1,
      "MinSize": 0.1,
      "SelectedEntities": [ 5, 6 ]
    },
    {
      "CurvatureFactor": 0.2,
      "GrowthRate": 1.0,
      "MaxSize": 2,
      "MeshingDim": 2,
      "MinSize": 1,
      "SelectedEntities": []
    }
  ],
  "ThreadNum": 1
}

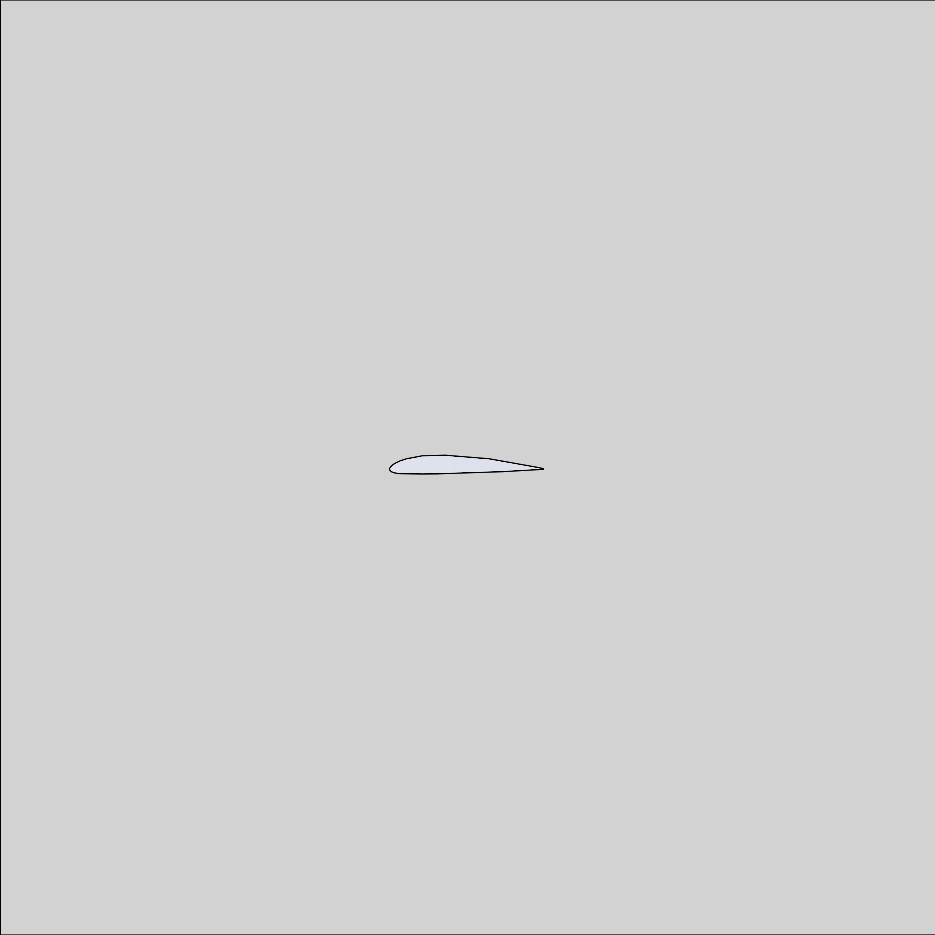

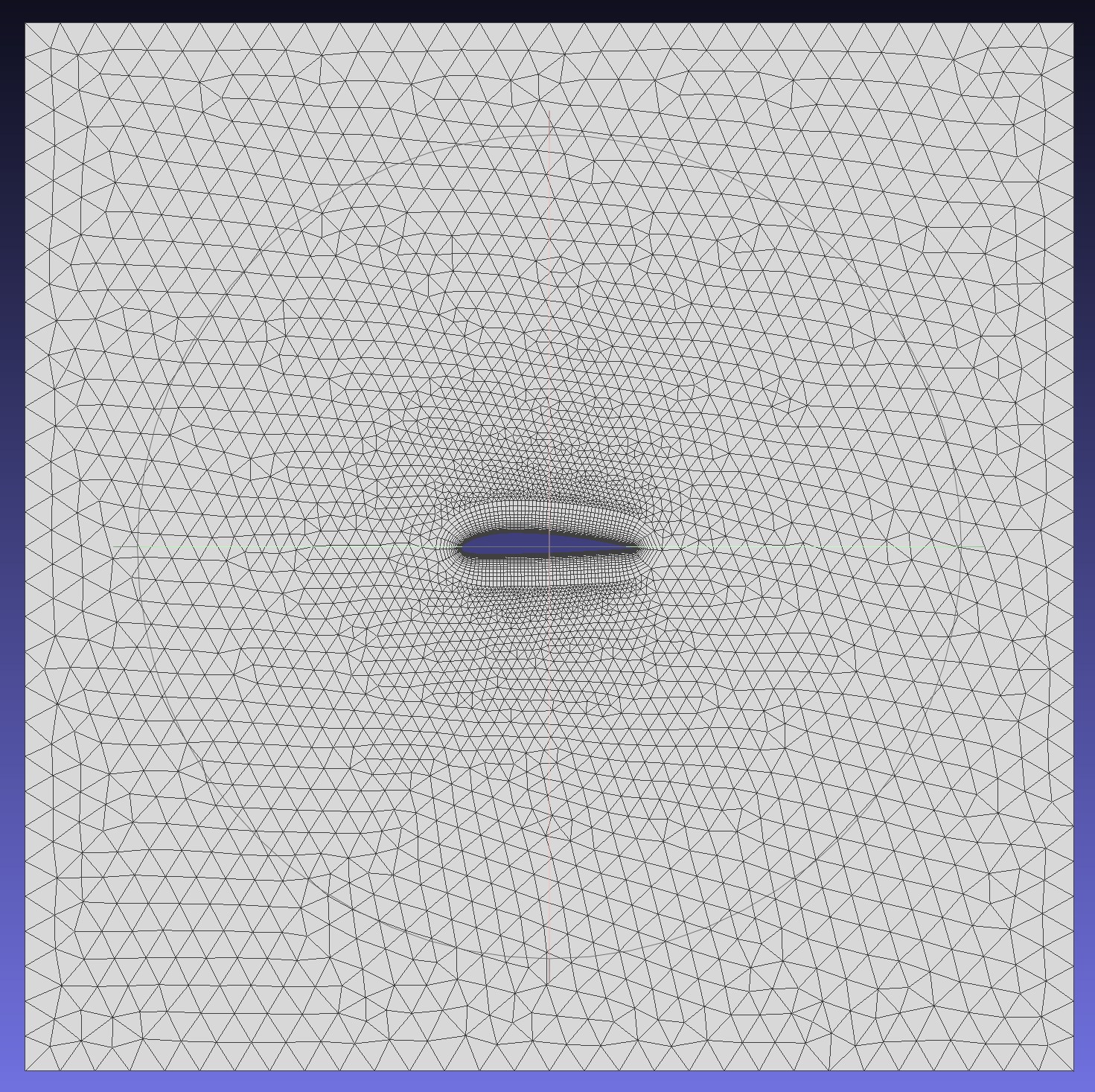

以下分别为导入的cad模型和最终生成的网格模型。

更多复杂配置请看：二维边界层详细 JSON 示例

Json示例-空间边界层

以三维翼型生成空间边界层混合网格为例。

{
  "Distribution": [],
  "BoundaryLayer": [
    {
      "DistributionType": "Separation",
      "EntityType": "Edge",
      "EFPairs": [
        {
          "E": 2,
          "F": 7
        },
        {
          "E": 17,
          "F": 7
        }
      ],
      "Basic": {
        "GrowthRate": {
          "Constant": 1.2
        },
        "InitLayerHeight": {
          "Absolute": 0.002
        },
        "NLayers": 20,
        "ProblematicAreasTreatment": "STOP"
      },
      "VectorTreatment": {
        "SmoothTopCapShellMesh": false
      }
    },
    {
      "GrowthRate": 1.2,
      "InitLayerHeight": 0.002,
      "NLayers": 20,
      "DistributionType": "Separation",
      "SelectedEntities": [ 1, 8, 9 ],
      "EntityType": "Face"
    }
  ],
  "MeshSize": [
    {
      "CurvatureFactor": 0.2,
      "GrowthRate": 1.3,
      "MaxSize": 0.2,
      "MeshingDim": 1,
      "MinSize": 0.1,
      "SelectedEntities": [ 1, 2, 3, 4, 17, 18 ]
    },
    {
      "CurvatureFactor": 0.2,
      "GrowthRate": 1.1,
      "MaxSize": 5,
      "MeshingDim": 2,
      "MinSize": 1,
      "SelectedEntities": [ 2, 3, 4, 5, 6, 7 ]
    },
    {
      "CurvatureFactor": 0.2,
      "GrowthRate": 1.1,
      "MaxSize": 5,
      "MeshingDim": 2,
      "MinSize": 0.1,
      "SelectedEntities": [ 1, 8, 9 ]
    },
    {
      "CurvatureFactor": 0.2,
      "GrowthRate": 1.1,
      "MaxSize": 5,
      "MeshingDim": 3,
      "MinSize": 1,
      "SelectedEntities": []
    }
  ],
  "ThreadNum": 1
}

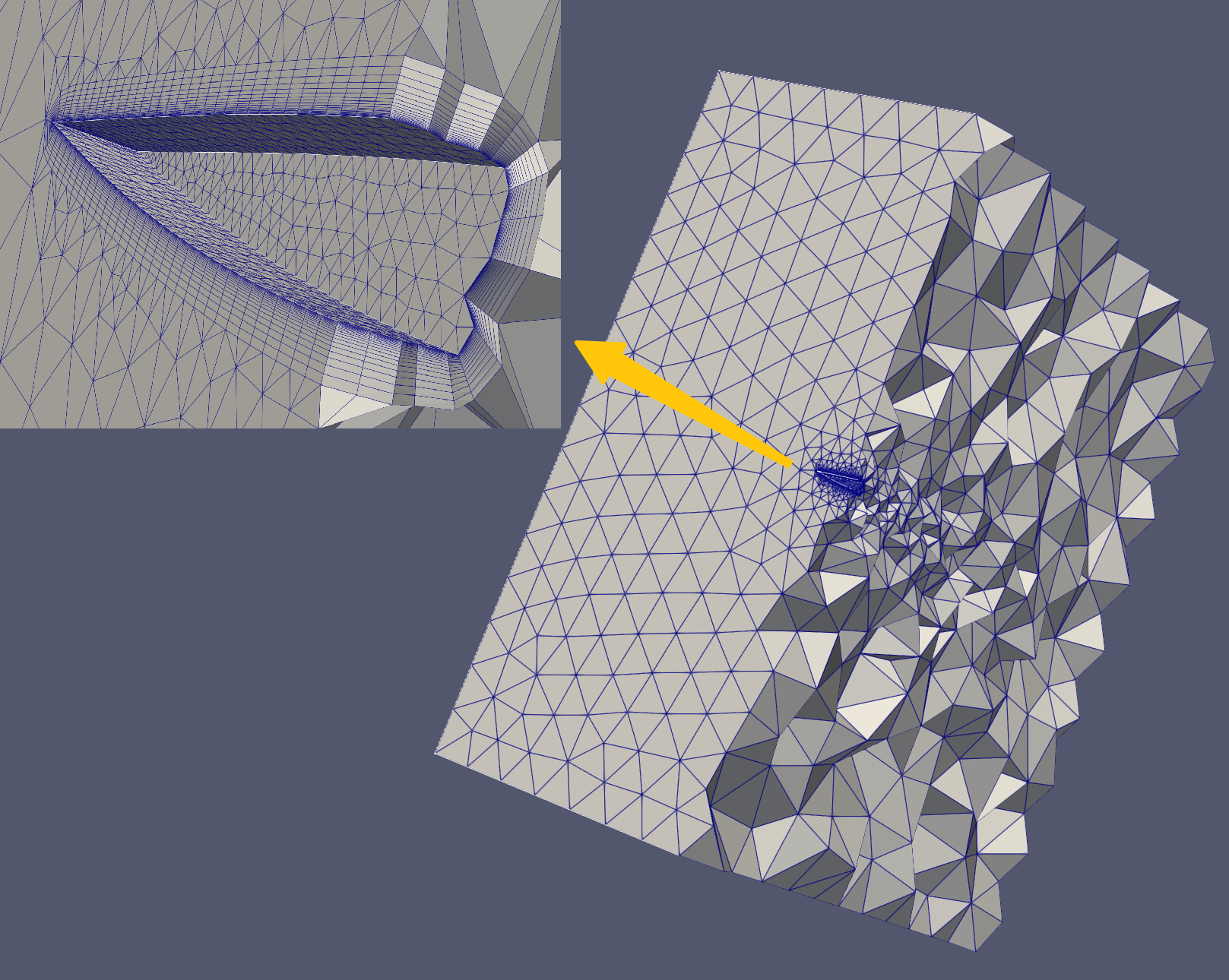

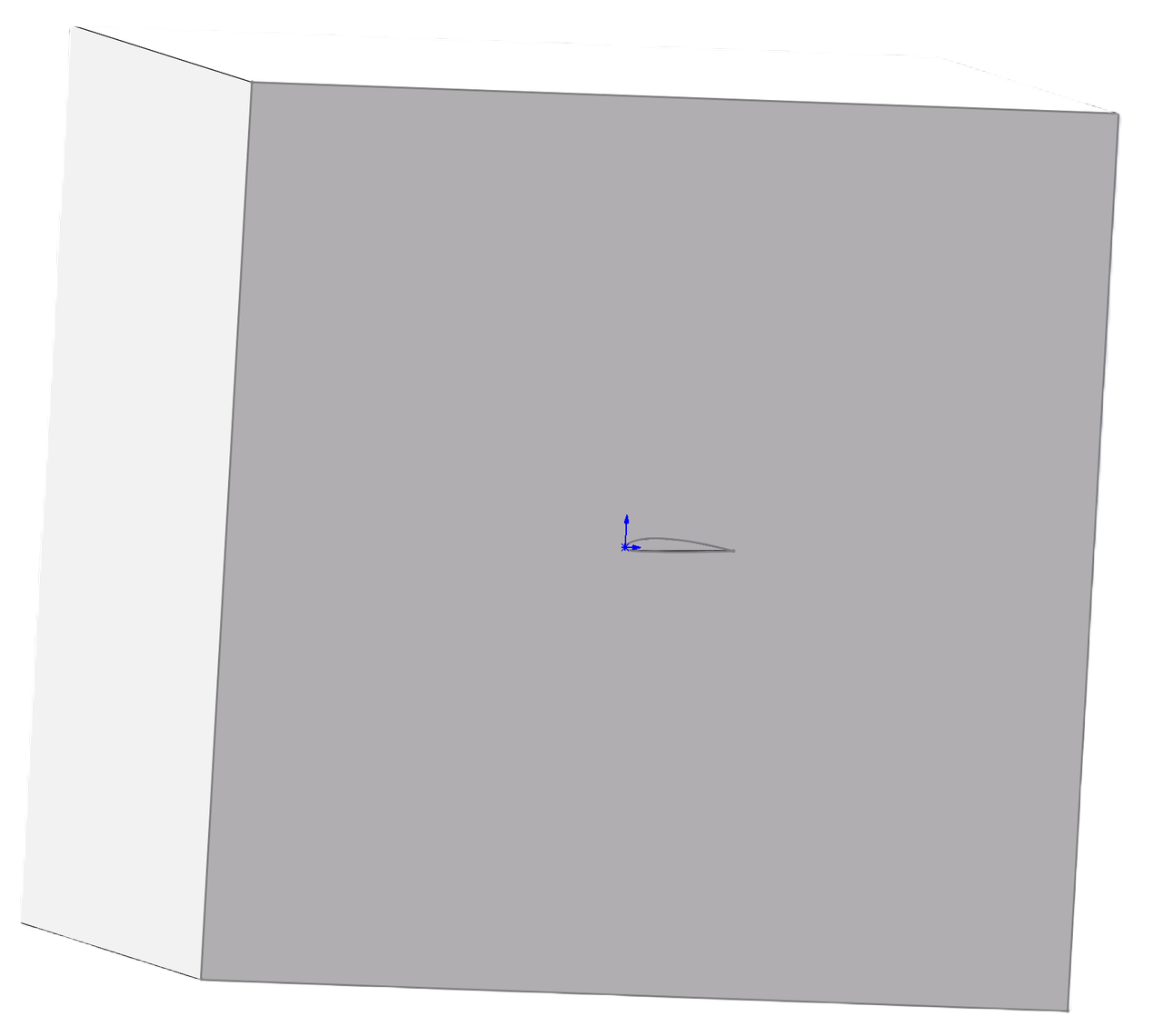

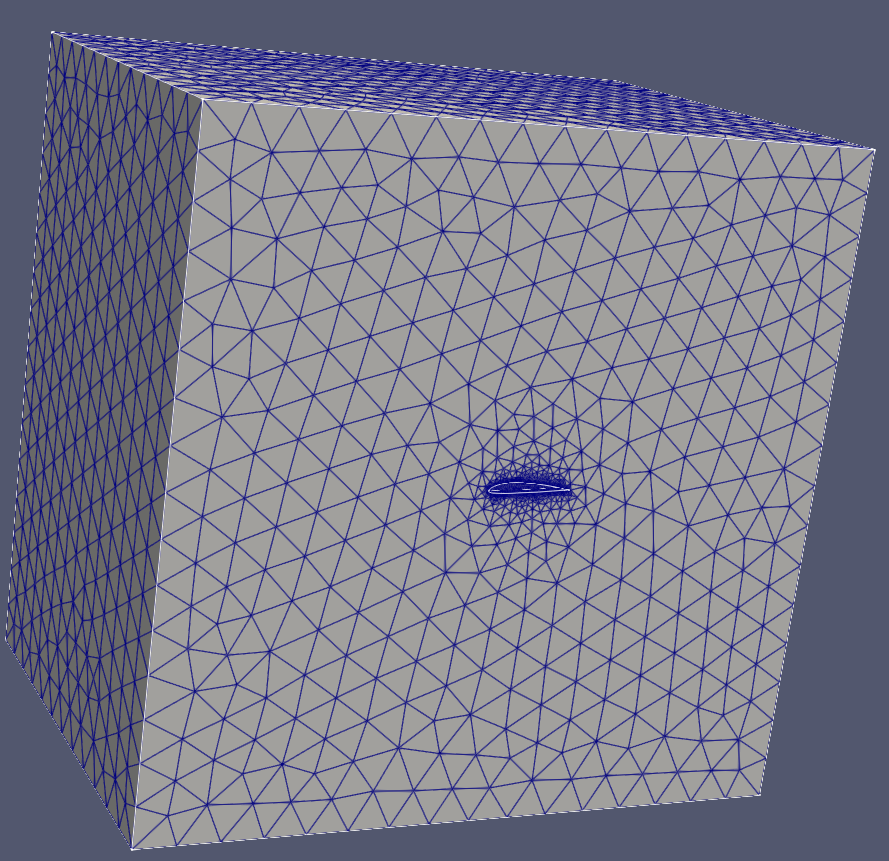

以下分别为导入的cad模型和最终生成的网格模型以及剖面图。

Json示例-扫掠网格

注意事项：扫掠体网格只支持单一扫掠体，source源面可以包含多个面，target目标面只能包含单个面。侧面要求是2/3/4边面。

{
  "Sweep": [
    {
      "EntityType": "Face",
      "Domain": 1,
      "Source": [9],
      "Target": [10]
    }
  ],
  "MeshSize": [
    {
      "CurvatureFactor": 0.2,
      "GrowthRate": 1.0,
      "MaxSize": 1,
      "MeshingDim": 3,
      "MinSize": 0.1,
      "SelectedEntities": []
    }
  ],
  "ThreadNum": 1
}

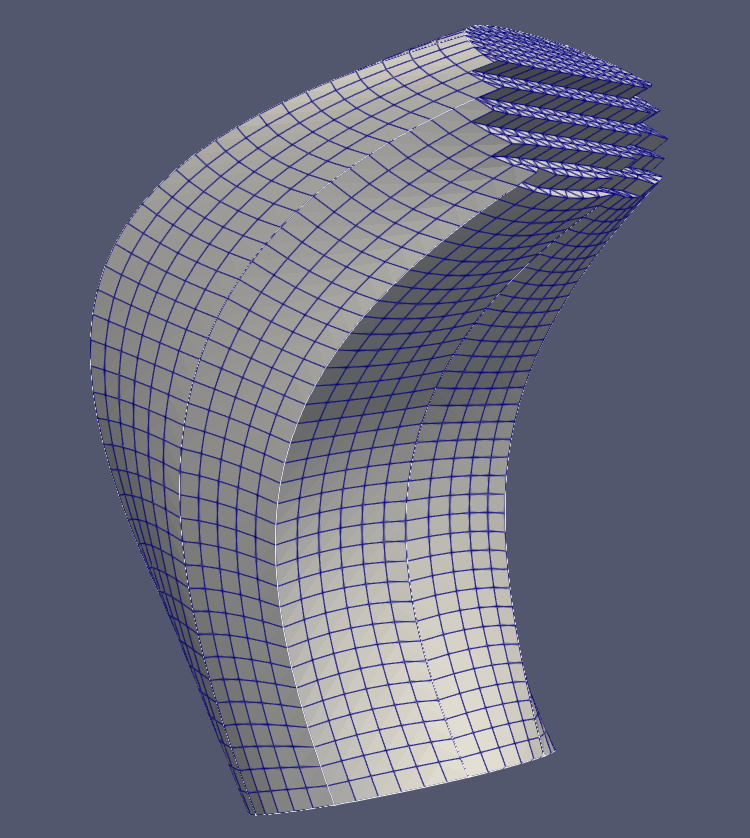

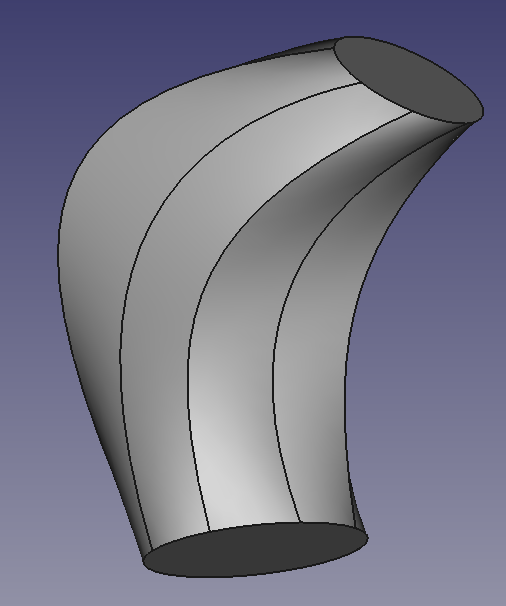

以下分别为导入的cad模型和最终生成的网格模型。

Json示例-复制网格

可以将单个或者多个Entity（边或者面）的网格复制到单个目标Entity上。应用在要求源和目标的网格拓扑完全一致的场景，如周期网格；注意事项：源可以包含多个Entity，目标只能包含一个Entity；源和目标的拓扑结构必须完全一致；当复制面网格时，如果源面和目标面拓扑一致，无须指定边界对应关系"EdgeCorrespondence"；如果存在多条边界边对应单一边界边情形，必须正确指定边界边的对应关系。

{
  "Copy": [
    {
      "EntityType": "Face",
      "Source": [ 43 ],
      "Target": [ 47 ]
    }
  ],

  "MeshSize": [
    {
      "CurvatureFactor": 0,
      "GrowthRate": 1.0,
      "MaxSize": 3,
      "MeshingDim": 2,
      "MinSize": 1,
      "SelectedEntities": [ 43, 47 ]
    }
  ],
  "ThreadNum": 1
}

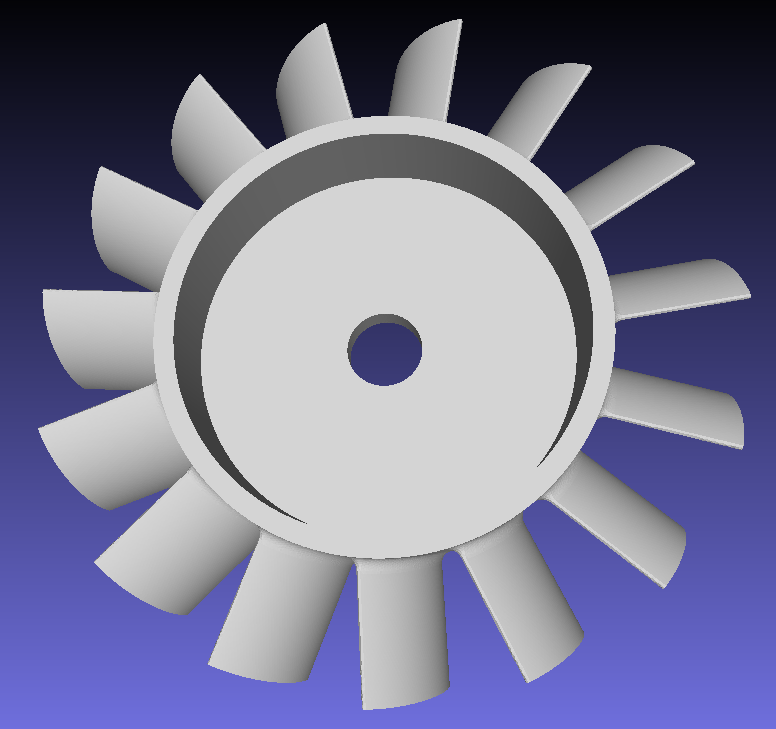

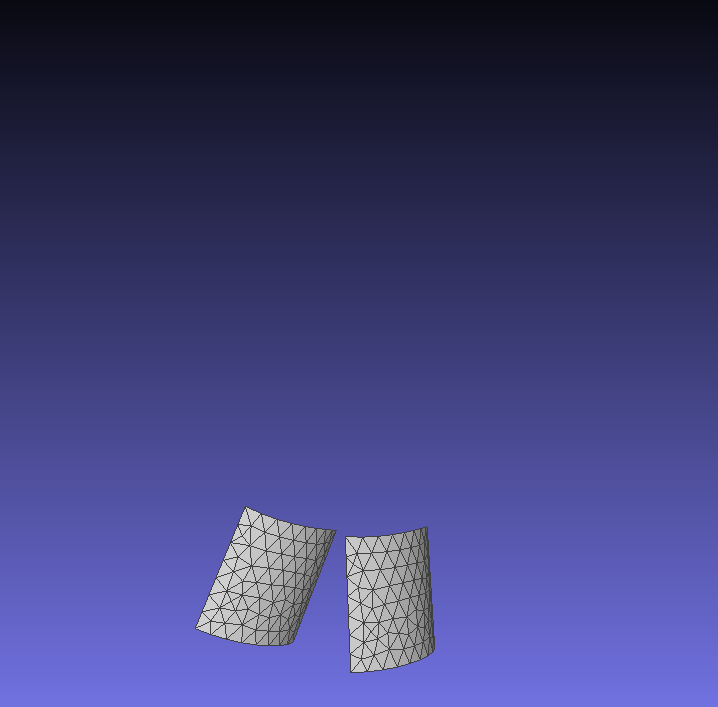

以Entity为面为例，以下分别为导入的cad模型和复制网格。

Json示例-多种线网格剖分方式

方式一：指定边上单元的数目；
方式二：显式地指定边上每段单元的长度比例；
方式三：按照预设定的函数（Linear/Geometric）分布剖分；

{
  "Distribution": [
    {
      "EntityType": "Edge",
      "SelectedEntities": [ 1 ],
      "DistributionType": "NumberOfElements",
      "NElement": 20
    },
    {
      "EntityType": "Edge",
      "SelectedEntities": [ 2 ],
      "DistributionType": "Explicit",
      "Orientation": "Forward",
      "DistributionPara": [ 0.1, 0.3, 0.6, 0.8 ]
    },
    {
      "EntityType": "Edge",
      "SelectedEntities": [ 3 ],
      "DistributionType": "Linear",
      "Orientation": "Forward",
      "Symmetric": true,
      "NElement": 9,
      "EndBeginElementRatio": 5
    },
    {
      "EntityType": "Edge",
      "SelectedEntities": [ 4 ],
      "DistributionType": "Geometric",
      "Orientation": "Forward",
      "Symmetric": false,
      "NElement": 9,
      "EndBeginElementRatio": 5
    }
  ],

  "MeshSize": [
    {
      "CurvatureFactor": 1,
      "GrowthRate": 1.0,
      "MaxSize": 5,
      "MeshingDim": 2,
      "MinSize": 0.1,
      "SelectedEntities": [1]
    }
  ],
  "ThreadNum": 1
}

类	键	是否必需	取值范围	默认值	备注
Distribution	EntityType	是	Edge	–
Distribution	SelectedEntities	是	可以为空	–	Edge tags
Distribution	DistributionType	是	NumberOfElements, Explicit, Linear, Geometric	–	分布类型
Distribution	Orientation	否	Forward, Reverse	Forward	朝向
Distribution	Symmetric	否	true, false	false	是否对称分布
Distribution	NElement	是	>=1	–	分段数
Distribution	EndBeginElementRatio	是	>0	–	分布尾段与首段长度之比
Distribution	DistributionPara	是	（0.0, 1.0）	–	严格递增数列

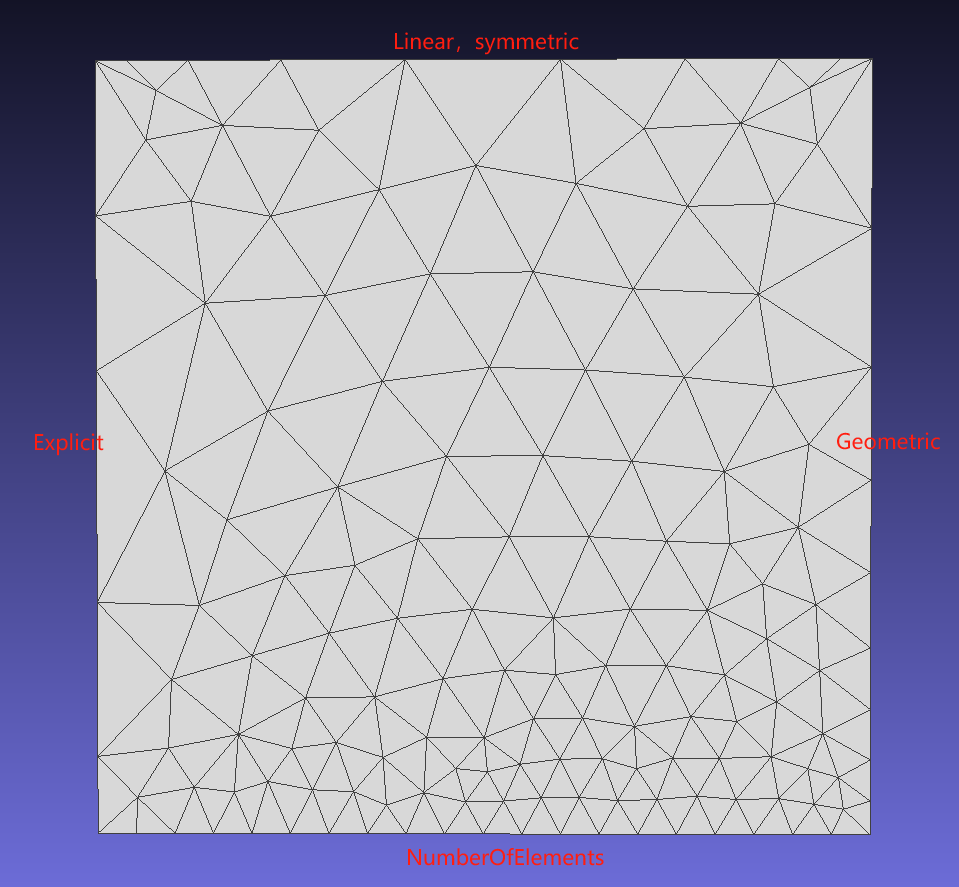

以下为多种线网格剖分结果。

Json示例-高阶网格

支持生成 2 阶高阶网格，导出 VTK 或者 Gmsh 格式文件。

{
  "MeshSize": [
    {
      "CurvatureFactor": 0.2,
      "GrowthRate": 1.0,
      "MaxSize": 5.0,
      "MeshingDim": 3,
      "MinSize": 2.0,
      "SelectedEntities": []
    }
  ],
  "ElementOrder": {
    "Order": 2
  },
  "ThreadNum": 1
}

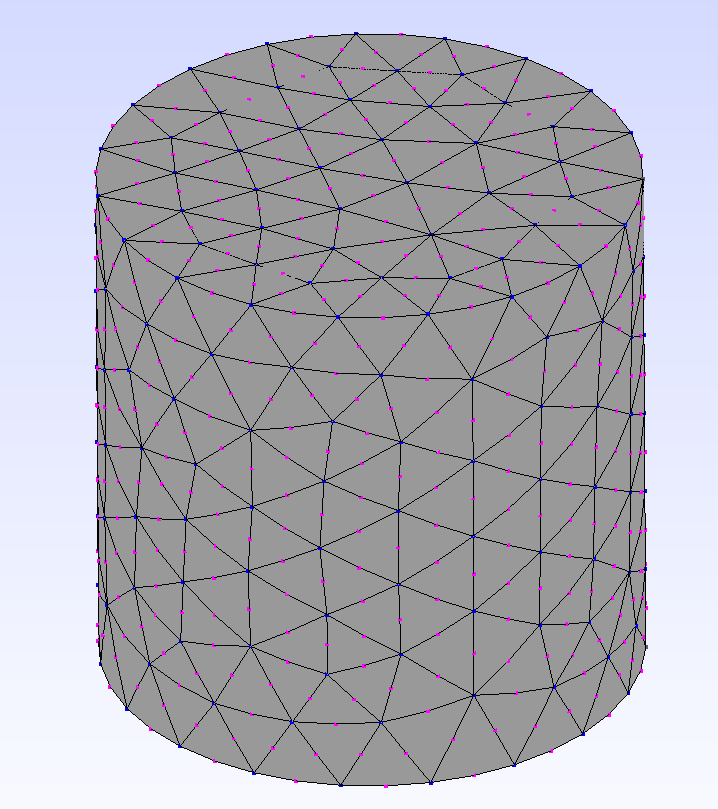

以下为高阶网格。

构建模型

导入cad文件，构建模型。

NMAPIModel nmapi;

nmapi.ImportModel(cadstr);

AMCAX::NextMesh::NMAPIModel

Class of model in NextMesh

定义 NMAPIModel.hpp:22

AMCAX::NextMesh::NMAPIModel::ImportModel

AMCAX_API void ImportModel(const std::string &filePath, const bool replace=true)

Load a cad file, only support step currently. Note: this import method does not specify any entity ta...

生成/获取网格

导入网格生成控制参数json文件，生成网格。

nlohmann::json paraJ = nlohmann::json::parse(std::ifstream(jsonPath));
nmapi.GenerateMesh(paraJ.dump());
auto meshapi = nmapi.GetMesh();

获取网格和几何信息

获取模型实体列表，实体的BRep关系和包围盒，每个实体包含的网格类型与网格单元和顶点，获取网格单元和顶点的全局Id等相关信息。

for (DimType dim : {DimType::D0, DimType::D1, DimType::D2, DimType::D3})
{
    std::vector<NMEntity> etVec;
    // 获取dim维度下所有实体
    nmapi.GetEntities(etVec, dim);
    for (auto ent : etVec)
    {
        auto eTag = nmapi.EntityGetTag(ent);
        auto dim = nmapi.EntityGetDim(ent);

        // 获取包含指定Entity的dim+1维度实体序列
        std::vector<NMEntity> parentVec;
        nmapi.GetParentAdjacentEntities(parentVec, ent);

        // 获取指定Entity包含的dim-1维度实体序列
        std::vector<NMEntity>    childVec;
        std::vector<Orientation> ories;
        nmapi.GetChildAdjacentEntities(childVec, ories, ent);

        // 遍历指定Entity包含的Element
        auto entElemNum = meshapi.EntityGetElementCount(ent);
        for (size_t i = 0; i < entElemNum; i++)
        {
            auto elem = meshapi.EntityGetElementByIndex(ent, i);
        }
        // 遍历指定Entity包含的Node
        auto entNodeNum = meshapi.EntityGetNodeCount(ent);
        for (size_t i = 0; i < entNodeNum; i++)
        {
            auto node = meshapi.EntityGetNodeByIndex(ent, i);
        }
    }
}

NMPoint3 pmin, pmax;
// 获取整个模型的boundingbox
nmapi.GetBBox(pmin, pmax);

// 遍历整个Mesh包含的Element
auto elemTotalNum = meshapi.GetElementCount();
for (size_t i = 0; i < elemTotalNum; i++)
{
    // 获取第i个Element
    auto elem = meshapi.GetElementByIndex(i);
    // 获取Element的全局ID，单元类型，包含的Node数
    auto elemId = meshapi.ElementGetID(elem);
    auto elemType = meshapi.ElementGetType(elem);
    auto nodeCount = meshapi.ElementGetNodeCount(elem);
    // 遍历指定Element上的所有Node
    for (size_t in = 0; in < nodeCount; in++)
    {
        // 获取Element上的第i个node
        auto   node = meshapi.ElementGetNode(elem, in);
        // 获取Node的全局ID，所属Entity，空间位置，参数
        auto   nodeId = meshapi.NodeGetID(node);
        auto   nodeEnt = meshapi.NodeGetEntity(node);
        auto   nodePos = meshapi.NodeGetPosition(node);
        // 仅对边和面内的Node有效
        if (nmapi.EntityGetDim(nodeEnt) == DimType::D1 ||
            nmapi.EntityGetDim(nodeEnt) == DimType::D2)
            double u = meshapi.NodeGetFirstParameter(node);
        // 仅对面内的Node有效
        if (nmapi.EntityGetDim(nodeEnt) == DimType::D2)
            double v = meshapi.NodeGetSecondParameter(node);
    }
}
// 遍历整个Mesh包含的Node
auto nodeTotalNum = meshapi.GetNodeCount();
for (size_t i = 0; i < nodeTotalNum; i++)
{
    auto node = meshapi.GetNodeByIndex(i);
}

设置面组

支持面组信息的增删改查。

nmapi.CreatePhysicalSet(DimType::D2, { 1, 2 }, "inlet");
nmapi.CreatePhysicalSet(DimType::D2, { 3, 4 }, "outlet");
nmapi.CreatePhysicalSet(DimType::D2, { 5 }, "symmetry");

std::vector<EntTag> entTags;
nmapi.GetEntitiesInPhysicalSet(entTags, DimType::D2, "outlet");

std::set<std::string> pNames;
nmapi.GetPhysicalSets(pNames, DimType::D2);

输出网格文件

输出用户指定格式的网格文件，比如 OBJ/VTK/Fluent MSH/Gmsh MSH。

meshapi.Write("result.vtk", OutFileType::VTK);
meshapi.Write("result.obj", OutFileType::OBJ);
meshapi.Write("result.msh", OutFileType::FLUENT_MSH);
meshapi.WriteGmsh4("result.msh", false, true);

点击这里example01可获得网格剖分示例完整源码，大家根据学习需要自行下载。

附录

下面列出了此示例的完整代码：

#include <fstream>
#include <nlohmann/json.hpp>
#include <nextmesh/NMAPIModel.hpp>
#include <set>

using namespace AMCAX::NextMesh;

void GenMesh()
{
    // 导入cad文件路径
    const std::string cadstr = "./data/qiuwotaojian.stp";
    // 网格生成控制参数json文件地址
    const std::string jsonPath = "./data/mesh_para-mesh000.json";

    // 配置log格式
    NMAPIModel::InitLogger();

    // 新建NMAPIModel对象
    NMAPIModel nmapi;
    // 导入cad文件，新建model
    nmapi.ImportModel(cadstr);

    nlohmann::json paraJ = nlohmann::json::parse(std::ifstream(jsonPath));

    // 根据json字符（网格生成控制参数），生成网格
    nmapi.GenerateMesh(paraJ.dump());

    // 得到生成的网格api
    auto meshapi = nmapi.GetMesh();

    for (DimType dim : {DimType::D0, DimType::D1, DimType::D2, DimType::D3})
    {
        std::vector<NMEntity> etVec;
        // 获取dim维度下所有实体
        nmapi.GetEntities(etVec, dim);
        for (auto ent : etVec)
        {
            auto eTag = nmapi.EntityGetTag(ent);
            auto dim = nmapi.EntityGetDim(ent);

            // 获取包含指定Entity的dim+1维度实体序列
            std::vector<NMEntity> parentVec;
            nmapi.GetParentAdjacentEntities(parentVec, ent);

            // 获取指定Entity包含的dim-1维度实体序列
            std::vector<NMEntity>    childVec;
            std::vector<Orientation> ories;
            nmapi.GetChildAdjacentEntities(childVec, ories, ent);

            // 遍历指定Entity包含的Element
            auto entElemNum = meshapi.EntityGetElementCount(ent);
            for (size_t i = 0; i < entElemNum; i++)
            {
                auto elem = meshapi.EntityGetElementByIndex(ent, i);
            }
            // 遍历指定Entity包含的Node
            auto entNodeNum = meshapi.EntityGetNodeCount(ent);
            for (size_t i = 0; i < entNodeNum; i++)
            {
                auto node = meshapi.EntityGetNodeByIndex(ent, i);
            }
        }
    }

    NMPoint3 pmin, pmax;
    // 获取整个模型的boundingbox
    nmapi.GetBBox(pmin, pmax);

    // 遍历整个Mesh包含的Element
    auto elemTotalNum = meshapi.GetElementCount();
    for (size_t i = 0; i < elemTotalNum; i++)
    {
        // 获取第i个Element
        auto elem = meshapi.GetElementByIndex(i);
        // 获取Element的全局ID，单元类型，包含的Node数
        auto elemId = meshapi.ElementGetID(elem);
        auto elemType = meshapi.ElementGetType(elem);
        auto nodeCount = meshapi.ElementGetNodeCount(elem);
        // 遍历指定Element上的所有Node
        for (size_t in = 0; in < nodeCount; in++)
        {
            // 获取Element上的第i个node
            auto   node = meshapi.ElementGetNode(elem, in);
            // 获取Node的全局ID，所属Entity，空间位置，参数
            auto   nodeId = meshapi.NodeGetID(node);
            auto   nodeEnt = meshapi.NodeGetEntity(node);
            auto   nodePos = meshapi.NodeGetPosition(node);
            // 仅对边和面内的Node有效
            if (nmapi.EntityGetDim(nodeEnt) == DimType::D1 ||
                nmapi.EntityGetDim(nodeEnt) == DimType::D2)
                double u = meshapi.NodeGetFirstParameter(node);
            // 仅对面内的Node有效
            if (nmapi.EntityGetDim(nodeEnt) == DimType::D2)
                double v = meshapi.NodeGetSecondParameter(node);
        }
    }
    // 遍历整个Mesh包含的Node
    auto nodeTotalNum = meshapi.GetNodeCount();
    for (size_t i = 0; i < nodeTotalNum; i++)
    {
        auto node = meshapi.GetNodeByIndex(i);
    }

    // 设置面组
    nmapi.CreatePhysicalSet(DimType::D2, { 1, 2 }, "inlet");
    nmapi.CreatePhysicalSet(DimType::D2, { 3, 4 }, "outlet");
    nmapi.CreatePhysicalSet(DimType::D2, { 5 }, "symmetry");

    std::vector<EntTag> entTags;
    nmapi.GetEntitiesInPhysicalSet(entTags, DimType::D2, "outlet");

    std::set<std::string> pNames;
    nmapi.GetPhysicalSets(pNames, DimType::D2);

    // 输出网格文件
  meshapi.Write("result.vtk", OutFileType::VTK);
  meshapi.Write("result.obj", OutFileType::OBJ);
  meshapi.Write("result.msh", OutFileType::FLUENT_MSH);
  meshapi.WriteGmsh4("result.msh", false, true);
}
