项目简介

当前项目是基于 九韶聚力 POWER 平台 的示例项目，包含基本的工作台插件开发代码及其依赖框架。本项目展示了如何开发一个完整的 POWER 平台工作台插件，包括命令注册、对象管理、导航栏、视图提供者、GUI 对话框等功能模块。

编译运行

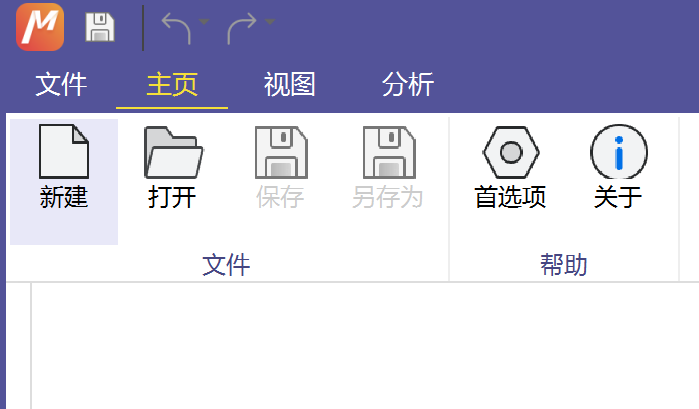

在安装完毕VS,Qt等工具之后，当前项目编译后会生成 DevWorkbench.dll 文件，输出到 ${POWER_HOME}/bin/<CONFIG>/Workbench/ 目录下。当 Power 主程序PowerFCMain.exe启动时，会自动加载该插件。加载成功后，点击 "主页->新建" 再点击 "工作台->Dev" 按钮即可查看当前Dev插件包含的所有功能的工具栏了。

目录结构

DevWorkbench/
├── Base/                           # 基础框架层
│   ├── Navigator/                 # 导航栏组件
│   ├── Object/                    # 数据对象定义
│   ├── ViewProvider/              # 视图提供者
│   ├── PartCollection.cpp/h       # 部件集合管理
│   ├── DevSetup.cpp/h             # Dev插件管理器
│   └── Utils.hpp                  # 工具函数
├── Command/                        # 命令层
├── Gui/                            # 图形界面层
├── Resources/                      # 资源文件夹
│   ├── feature/                   # 特征相关图标
│   ├── icon/                      # 各类图标资源
│   ├── lang/                      # 多语言翻译文件
│   ├── theme/                     # 界面主题样式
│   ├── py/                        # Python 脚本支持
├── __Loader.cpp                    # 插件加载入口
├── DevWorkbench.cpp/h              # 工作台主类
├── DevGlobal.h                     # 全局定义
└── CMakeLists.txt                  # CMake 构建配置

目录详解

一、根目录文件

__Loader.cpp
插件的动态库加载入口文件，导出 CreateInstance() 函数供主程序调用，用于创建工作台实例。
DevWorkbench.cpp/h
工作台主类实现，继承自 gui::Workbench。定义了插件的基本信息（名称、版本、图标）、菜单栏、工具栏列表等核心接口。
CMakeLists.txt
CMake 构建配置文件，定义了POWER_HOME路径、powerfc_toolchain.cmake文件路径(用于定义详细的组件依赖如AMCAX,Qt等)。

二、 Base/ 文件夹 - 基础框架层

该文件夹包含插件的核心业务逻辑和数据模型，是插件功能的基础支撑层。

Base/Object/ - 数据对象定义

抽象层次 ：数据模型层（Model Layer）
作用：定义插件中的各类业务对象，继承自 POWER 平台的 DocumentObject，实现对象的序列化、属性管理等功能。
文件说明 ：
- DevObject.cpp/h：基础对象-作为基类
- BoxObject.cpp/h：Box对象
- CurvesLoftObject.cpp/h：曲线放样对象
- RenderDistanceObject.cpp/h：渲染距离对象

Base/ViewProvider/ - 视图提供者

抽象层次 ：视图层（View Layer）
作用：为数据对象提供可视化表现，负责对象在 3D 视图中的渲染、被选择、被双击、被修改、高亮等场景下的显示逻辑。
文件说明 ：
- ViewProviderBox.cpp/h：Box对象视图提供者
- ViewProviderCurvesLoft.cpp/h：曲线放样对象视图提供者
- ViewProviderRenderDistance.cpp/h：渲染距离对象视图提供者

Base/Navigator/ - 导航栏组件

抽象层次 ：界面控制层（Controller Layer）
作用：实现插件的导航面板（通常在主窗口左侧或右侧），用于显示对象树、属性面板等结构化数据。
文件说明 ：
- PartNavigator.cpp/h：部件导航栏，管理部件对象的树形展示
- ShapeTree.cpp/h：形状树控件，用于显示当前Document页中所有部件的树形结构，支持右键菜单操作对象

其他文件

PartCollection.cpp/h ：部件集合管理类，用于管理和操作部件对象。
DevSetup.cpp/h ：Dev插件管理器
Utils.hpp ：工具函数库，包含常用的Utils函数和宏定义。

三、 Command/ 文件夹 - 命令层

抽象层次 ：控制器层（Controller Layer）
作用：定义插件的所有命令（Command），每个命令对应工具栏或菜单中的一个操作按钮。命令负责响应用户操作，协调数据模型和视图的交互。
文件说明 ：
- CommandDev.cpp/h：注册和实现插件的所有命令，如创建对象、导入导出等操作。

四、 Gui/ 文件夹 - 图形界面层

抽象层次 ：界面层（UI Layer）
作用：实现插件的对话框界面，用于用户输入参数和交互。使用 Qt Designer 设计界面（<tt>.ui

文件），并通过 C++ 代码实现业务逻辑。

文件说明 ：
- BoxDialog.cpp/h/ui：创建Box对象的设置对话框
- CurvesLoftDialog.cpp/h/ui：创建曲线放样对象的设置对话框
- RenderDistanceDialog.cpp/h/ui：渲染距离对象的设置对话框

五、 Resources/ 文件夹 - 资源文件

该文件夹包含插件的所有非代码资源，如图标、样式、多语言翻译、脚本等。

Resources/icon/ - 图标资源

包含插件所需的所有图标文件（PNG/SVG 格式），按功能分类存放：
- base/：基础 UI 图标（关闭、最大化、树节点等）
- toolbar/：工具栏按钮图标
- navigator/：导航栏图标
- cuttertool/：刀具图标

Resources/lang/ - 多语言支持

作用：提供国际化支持，包含中英文翻译文件。
文件说明 ：
- lang_zh_CN.ts/qm：简体中文翻译（TS 源文件，QM 编译后文件）
- lang_en.ts/qm：英文翻译
- powercam.qph：翻译短语库

Resources/theme/ - 界面主题

作用：Qt 样式表（QSS）文件，定义插件界面的外观风格。
文件说明 ：
- application-theme1.qss：应用程序整体主题
- ribbonbar-theme1.qss：Ribbon 工具栏主题
- tree-theme.qss：树形控件主题

Resources/py/ - Python 脚本

作用：提供 Python 扩展功能，包括特征管理、后处理等脚本。
目录说明 ：
- Fbm/：特征管理器脚本
- PostProcessor/：后处理脚本
- Python/：Python 运行时库（PYD、DLL 等）

Resources/tip/ - 提示信息

作用：存储界面提示信息的 JSON 配置文件，支持多语言。
目录：en_us/、zh_cn/

Resources/view_cube/ - 视图立方体

作用：软件右上角 3D 视图导航立方体的纹理和模型文件（PNG、STL）。

其他资源

feature/：特征相关的图标和素材
images/：背景图片等通用图片资源
icon.qrc：Qt 资源配置文件，将所有图标打包到 DLL 中
Resource.qrc：其他资源的配置文件

使用说明

启动主程序
运行 POWER 平台主程序（PowerFCMain.exe），插件会自动加载。
切换到Dev工作台

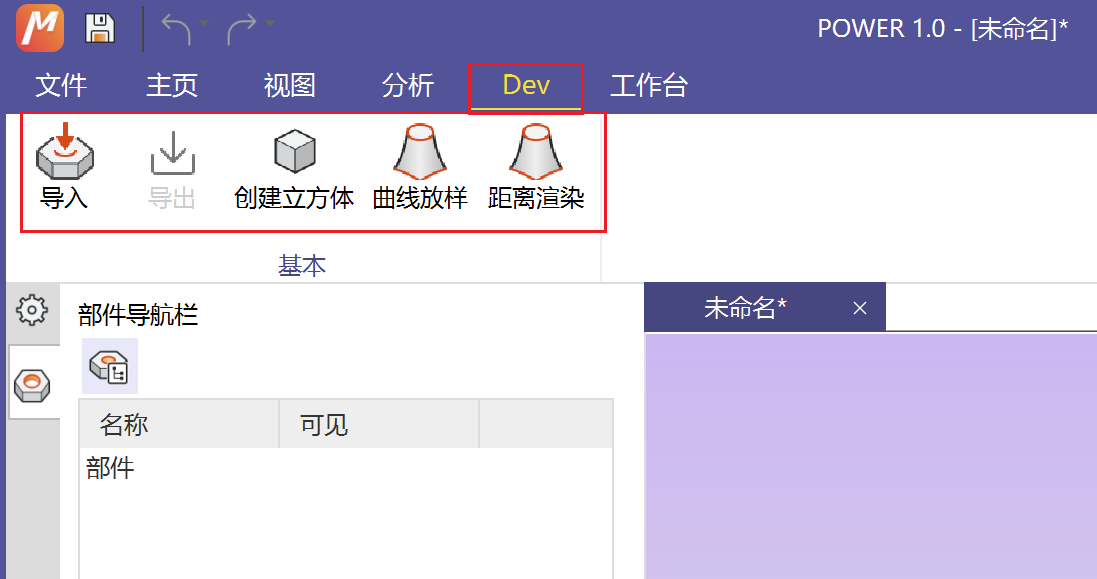

新建文件之后，在主界面点击工作台切换区域的 "Dev" 按钮。
使用插件功能
工具栏中会显示以下功能按钮：
- 导入/导出功能
- 创建立方体
- 曲线放样
- 距离渲染

二次开发注意事项

开发流程概述

本节以 新增创建球体功能 为例，详细说明 POWER 平台插件的完整开发流程。完整的功能开发需要以下 7 个步骤。

一、新增数据对象类（Object）

目的： 创建业务数据模型，管理对象的属性和数据

每一个独立的可以编辑修改的实体都需要创建一个 Object 类，本质上是管理一组数据抽象层。

文件位置： Base/Object/BallObject.h 和 BallObject.cpp

头文件示例（BallObject.h）：

#pragma once
#include <Base/Object/DevObject.h>

namespace Dev {

class BallObject : public Dev::DevObject
{
    PFC_PROPERTY_DECL_WITH_OVERRIDE()

  public:
    BallObject();
    ~BallObject() override;

    // 关键：返回对应的 ViewProvider 类名
    std::string_view GetViewProviderClassName() const override
    {
        return "Dev::ViewProviderBall";
    }
};

}  // namespace Dev

实现文件示例（BallObject.cpp）：

#include "BallObject.h"
#include <App/Properties/PropertyFloat.h>
#include <App/Properties/PropertyVector.h>

PFC_PROPERTY_IMPL(Dev::BallObject, Dev::DevObject)

namespace Dev
{
    BallObject::BallObject()
        : DevObject()
    {
        TypeName.SetValue("Ball");
        // 添加球心位置属性
        AddPropertyVector("Center", base::Vector3d(0, 0, 0));
        // 添加半径属性
        AddPropertyFloat("Radius", 5.0);
    }

    BallObject::~BallObject()
    {
    }
}

关键要点：

继承自 Dev::DevObject
使用 AddPropertyVector、AddPropertyFloat 等方法动态添加属性
通过 GetViewProviderClassName() 关联对应的 ViewProvider

二、新增视图提供者（ViewProvider）

目的： 负责对象在 3D 视图中的可视化渲染

ViewProvider 与 Object 通过 GetViewProviderClassName() 函数返回的类名字符串关联，由 Power 平台的反射系统自动完成映射。

文件位置： Base/ViewProvider/ViewProviderBall.h 和 ViewProviderBall.cpp

头文件示例：

#pragma once
#include <Gui/ViewProvider/ViewProviderDocumentObjectTopoShape.h>

namespace Dev {

class ViewProviderBall : public gui::ViewProviderDocumentObjectTopoShape
{
    PFC_TYPESYSTEM_DECL_WITH_OVERRIDE()

  public:
    ViewProviderBall();
    ~ViewProviderBall() override;

    // 返回被双击之后的视图（对话框）
    QWidget* GetTaskView() const override;

  protected:
    // 实现 3D 渲染逻辑
};

}  // namespace Dev

关键要点：

继承自 gui::ViewProviderDocumentObjectTopoShape
实现 GetTaskView() 返回编辑对话框
类名必须与 Object 的 GetViewProviderClassName() 返回值一致

三、新增 GUI 编辑对话框

目的： 为用户提供参数输入和编辑界面

文件位置： Gui/BallDialog.h、BallDialog.cpp 和 BallDialog.ui

头文件示例：

namespace Dev {

class BallDialog : public BlockDialog
{
    Q_OBJECT

public:
    BallDialog(Dev::BallObject *obj, QWidget *parent = nullptr);
    ~BallDialog();

public slots:
    bool OnConfirmed() override;  // 点击确定
    bool OnApplied() override;     // 点击应用
    void OnResetted() override;    // 点击重置
    void OnCanceled() override;    // 点击取消

private:
    Ui::BallDialog *ui;
    Dev::BallObject *m_object;
};

}

关键要点：

继承自 BlockDialog
使用 Qt Designer 创建 .ui 文件设计界面
通过信号槽机制响应用户操作

四、新增 Command 命令

目的： 定义命令的元信息和执行逻辑

文件位置： Command/CommandDev.cpp 和 CommandDev.h

代码示例：

DEF_STD_CMD_A(CreateBall)

CreateBall::CreateBall()
    : Command("CreateBall")  // 命令名称
{
    m_group = QT_TR_NOOP("Dev");
    m_menuText = QT_TR_NOOP("创建球");
    m_toolTipText = QT_TR_NOOP("创建球");
    m_whatsThis = "创建球";
    m_statusTip = QT_TR_NOOP("创建球");
    m_pixmap = ":icon/toolbar/bounding-sphere.png";  // 图标路径
    m_type = 0;
}

void CreateBall::Activated(int iMsg)
{
    Q_UNUSED(iMsg);
    // 弹出对话框
    auto dialog = new BallDialog(nullptr, gui::GetMainWindow());
    dialog->show();
}

bool CreateBall::IsActive()
{
    return true;  // 命令始终可用
}

关键要点：

使用 DEF_STD_CMD_A 宏定义命令类
在构造函数中设置命令的各项属性（名称、图标、提示等）
Activated() 方法中实现命令的执行逻辑
IsActive() 方法控制命令的可用状态

五、注册命令

目的： 将命令注册到 CommandManager，使其可被调用

文件位置： Command/CommandDev.cpp

代码示例：

void CreateDevWorkbenchCommands()
{
    gui::CommandManager &commandMgr = gui::CommandManager::GetInstance();

    commandMgr.AddCommand(new CreateBox());
    commandMgr.AddCommand(new CreateBall());           // 注册球体命令
}

关键要点：

在 CreateDevWorkbenchCommands() 函数中统一注册所有命令
该函数在工作台初始化时被调用（DevWorkbench::RegistCommand()）

六、添加对象创建方法

目的： 在 DevSetup 中提供创建对象并添加到 Document 的接口

文件位置： Base/DevSetup.h 和 DevSetup.cpp

头文件声明：

// DevSetup.h

BallObject* AddBallObject(std::string_view name);

实现代码：

// DevSetup.cpp
BallObject* DevSetup::AddBallObject(std::string_view name)
{
    auto obj = new BallObject();
    // 获取唯一名称（避免重名）
    auto unique_name = part_collection->GetUniqueName(name);
    obj->Label.SetValue(unique_name);
    // 添加到 Document
    GetDocument()->AddObject(std::unique_ptr<BallObject>(obj));
    return obj;
}

关键要点：

创建对象实例
使用 PartCollection 生成唯一名称
通过 GetDocument()->AddObject() 添加到文档
使用智能指针管理对象生命周期

七、在工作台中添加按钮

目的： 在工具栏中显示命令按钮

文件位置： DevWorkbench.cpp

代码示例：

gui::ToolBarItem* DevWorkbench::SetupToolBars() const
{
    gui::ToolBarItem *root = new gui::ToolBarItem;
    {
        gui::ToolBarItem *wave = new gui::ToolBarItem(root, "Dev");
        gui::ToolBarItem *base = new gui::ToolBarItem(wave, "基本");

        // 使用 << 操作符添加命令（通过命令名称字符串）
        *base << "Dev_Import"
              << "Dev_Export"
              << "Dev_CreateBox"
              << "CreateBall"                    // 添加球体按钮
              << "Dev_CreateCurvesLoft"
              << "Dev_CreateRenderDistance";
    }
    return root;
}

关键要点：

使用 << 操作符添加命令字符串
命令字符串必须与 Command 构造函数中的命令名称一致
工具栏支持多级菜单结构

完整开发流程示意图

创建 BallObject (数据模型)

创建 ViewProviderBall (视图渲染)

创建 BallDialog (用户界面)

创建 CreateBall Command (命令逻辑)

注册命令到 CommandManager

在 DevSetup 添加 AddBallObject 方法

在 SetupToolBars 中添加按钮
